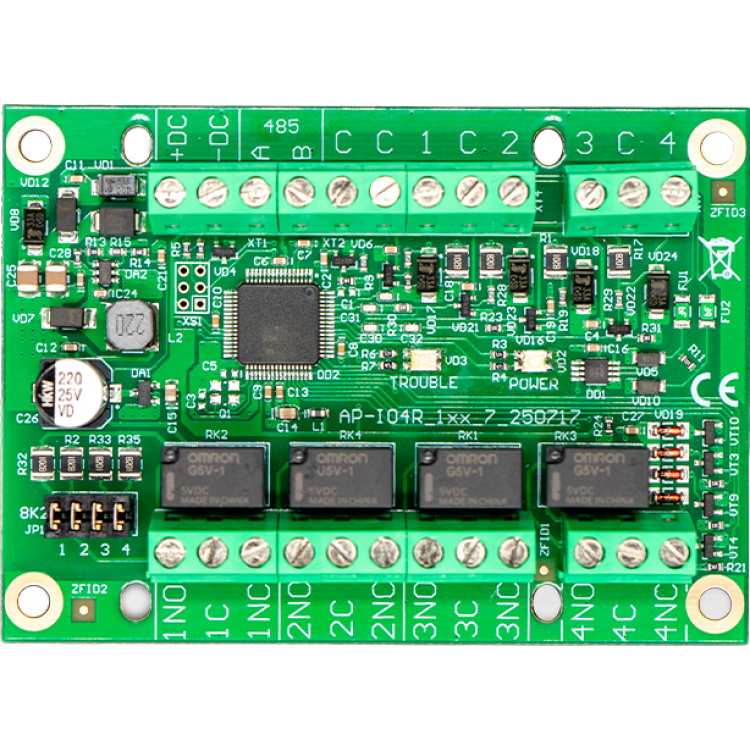

Trikdis IO4R (IO-4R) – GATOR I/O-Erweiterungsmodul (4 Eingänge / 4 Relais)
- Hersteller Trikdis
- Artikelnr. IO4R
- Verfügbarkeit Ausverkauft
- Garantie: 2 Jahre
- Kategorien: Smart Alarm System > Zubehör > Expander -Modul
-
€72,90 Netto €59,27
Das Trikdis IO4R ist ein Erweiterungsmodul, das speziell für GATOR Torsteuerungen entwickelt wurde und 4 Eingänge und 4 Relaisausgänge zur Erweiterung der Systemfunktionalität hinzufügt. Es ist die ideale Wahl für flexible Steuerung und Statusüberwachung in Torautomatisierungssystemen.
Hauptmerkmale
- 4 Eingänge und 4 Relaisausgänge in einem Modul
- EOL-Eingangsüberwachung (8,2 kΩ) für zuverlässigen Betrieb
- Relaisausgänge mit NC/NO-Kontakten
- RS485-Kommunikation für GATOR-Systeme
- Fernsteuerung und Systemeingriff möglich
- Schnelle Diagnose mit LED-Anzeigen
Eingänge
Die Eingänge unterstützen die EOL-Konfiguration (End-of-Line) mit 8,2 kΩ, die eine stabile und zuverlässige Statusüberwachung gewährleistet. Sie eignen sich für Sicherheitssensoren, Endschalter oder externe Steuersignale. Der Eingangsspannungsbereich reicht von 0 V bis zur Versorgungsspannung und gewährleistet die Kompatibilität mit verschiedenen Torsystemkomponenten.
Relaisausgänge
4 Relaisausgänge mit NC/NO-Kontakten ermöglichen die Steuerung verschiedener Geräte. Sie eignen sich zur Torauslösung, zum System-Reset oder zur Implementierung von Bypass-Logik. Die Schaltleistung beträgt bis zu 125 V / 1 A (30 V DC).
Optional kann ein 8,2-kΩ-Ausgangswiderstand für überwachte Ausgangslösungen konfiguriert werden.
GATOR-Systemintegration
Das IO4R verbindet sich mit GATOR Torsteuerungen über RS485-Kommunikation und gewährleistet einen stabilen und echtzeitfähigen Datenaustausch. Das Modul fungiert als native Erweiterung des GATOR-Systems und reagiert sofort auf Eingangsereignisse und Fernbefehle.
Ideal für Installationen, die zusätzliche Steuerpunkte, Automatisierungslogik oder Ferneingriffsmöglichkeiten erfordern.
Fernsteuerung und Bypass-Funktion
Das Modul ermöglicht die Fernausführung kritischer Aktionen, einschließlich des vorübergehenden Bypass von Sicherheitssensoren. Dies ist besonders nützlich bei Störungen, wenn der Systembetrieb schnell ohne Vor-Ort-Besuch wiederhergestellt werden muss.
Statusanzeige und Diagnose
Integrierte LEDs unterstützen die schnelle Fehlersuche:
- POWER LED – Versorgungsspannungsstatus (normal / niedrig)
- TROUBLE LED – RS485-Kommunikationsfehler
- Statusanzeige für Ein- und Ausgänge
Installation
Das kompakte Design ermöglicht die einfache Integration in Torautomatisierungsgehäuse. Der Anschluss erfolgt über Stromversorgung, RS485-Bus sowie Eingangs- und Relaisausklemmen.
Geeignet für Neuinstallationen und die Erweiterung bestehender Systeme.
